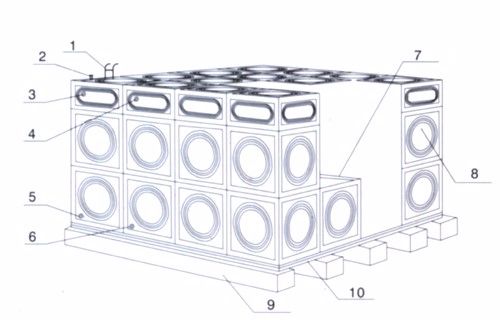

1. 扶梯 　　　　2、通氣管　　　　 3、溢流管

2. 4、進水管 　　　5、排污管　　　　 6、出水管

3. 7、拉杆　　　　 8、标準組合闆　　 9、混凝土基礎    10、槽鋼底架

水箱結構特點
選用食品級不鏽鋼闆，保持水質清潔不滋生藻類，易清洗，
獨特的結構設計，全焊接現場組合，具有超卓的強度，無密封不 嚴、結構松動現象。
任意組合 可根據現場組合成任意多邊形，階梯形，“工”形等形态各異的水箱，₽以滿足一切用戶的要求。
外形美觀 由單元成型薄闆任意拼裝焊接，流暢的線條，獨特的造型，完美的設計，令人(r★én)賞心悅目。

重量輕 采用特有闆型，高強度的沖壓成型工藝，以材料消耗達到高強度的使用(λyòng)要求，重量僅為普通鋼闆水箱的三分之一。

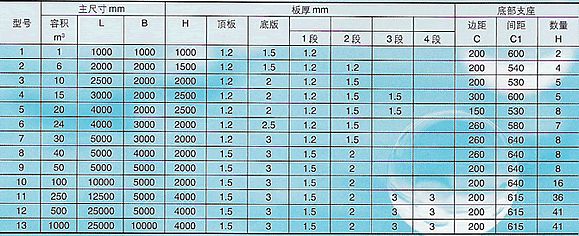

不鏽鋼拼裝水箱規格标準

一、制造标準：國家建築标準設計圖集02S101

二、選用材質:SUS304系列、SUS316系列或SUS444系列

三、适用範圍：各類工業、民用建築給水、暖通，消防系統：
食品、飲料、造酒、水處理行業：
醫藥、石油、化工行業
靈活、合理的闆形設計可适各種尺寸組合的容器。

四、産品特點：
選材優質精良
優質食品級不鏽鋼SUS304極大延長可水箱的使用壽命，并能較好®防止水質的二次污染。
結構獨特合理
高強度的沖壓闆及箱內分布均勻的不鏽鋼拉筋使箱體(tǐδ)承壓均勻合理。

施工方便快捷

标準沖壓闆塊1000×1000、1000×500、500×500mm随意裝配現場組裝焊接，無需吊裝設備。
箱體輕盈美觀
高質量的沖壓工藝，既保證了箱體限度的承壓需要，又降低了(λle)材料厚度，滿足了箱體的美觀實用要求。
五 安裝說明
1、水箱基礎要求
砼基礎幾何尺寸應按GB02S101有關規定制定。
砼基礎平面高低差＜5mm
2、水箱的安裝，施工和驗收
專業焊工現場氩弧焊接。

施工現場有标準電源。水箱四周有≥500mm的檢修空間。
外觀檢驗無鏽蝕，無污染：注滿水2-3h，箱體無明顯變形，焊縫無滲漏為合格。
3、水箱的使用、維修和保養
配管時，切勿向配管進出水口施加過大的負荷。
不要将閥門及大口徑管道的重量直接施加到水箱水口，必要時設置管道(dào£)支撐：
對焊接管的膨脹、收縮、振動必須裝伸縮柔性接頭。
4、水箱配置及配套附件
本公司水箱供貨範圍箱體、帶鎖人孔、爬梯、短管及單片法蘭。
本公司還可以根據用戶的要求提供配套的附件，如：浮球閥φ、玻管液位計及各種水箱消毒設備等
